同步视频教程：等高线在AutoCAD中叠加卫星图像

工具准备

Bigemap GIS Office：http://www.cyttt.cn/reader/download/

第一步  影像/高程数据获取

        首先Bigemap GIS Office在图源列表中选择你自己添加的图源，然后通过矩形区域选择下载边界（如图 1所示），以下载重庆的某块区域为例加以演示：

   选定一个区域，卫星图像，如下图：

注意：红色箭头的地方。

   高程数据

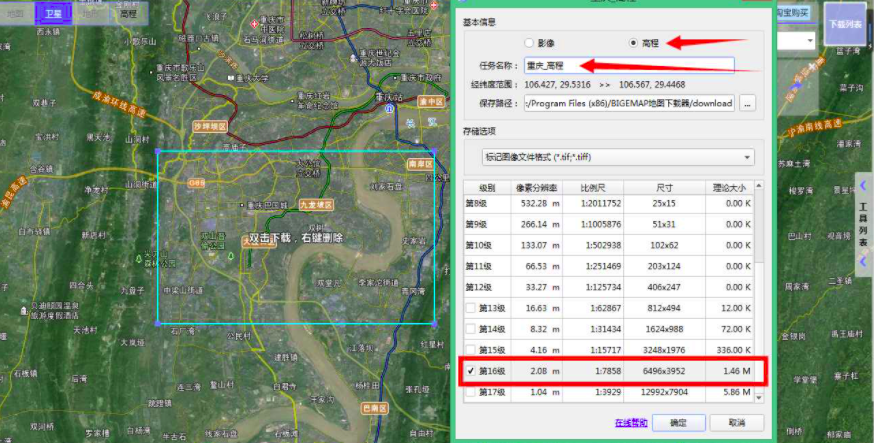

   同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：

  第二步：投影变换

   由于AutoCAD不支持经纬度坐标，需要用到大地坐标，所以需要将卫星图像和高程数据转换成Xi'AN80坐标系或者Beijing54坐标系。

   本实例已转Xi'an80坐标系为例说明。

   2.1 将卫星图像转化成Xi'an80坐标系

    如何将下载的卫星图像转换成西安80坐标？

   2.2 将高程数据转换成Xi'an80坐标系

    如何转换等高线到西安80坐标系?

 第三步：将等高线和卫星图像在CAD中打开叠加

   3.1 先打开等高线

     在等高线转换成西安80之后，保存成为了DXF格式，双击DXF格式的等高线，会自动启动CAD打开等高线，如下图：

  3.2 插入卫星图像

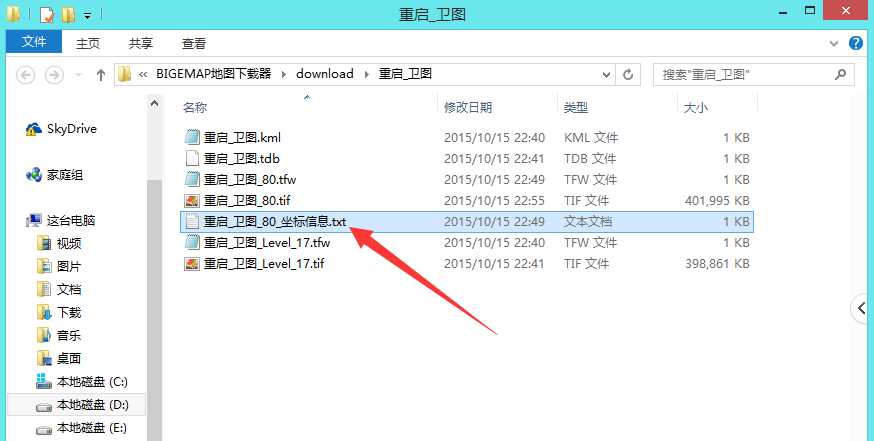

  在2.1中转换成西安80坐标系的过程中，转换完成后的目录里会有一个与你保存转换后卫星图像文件同名的TXT文件，如本例中的下图：

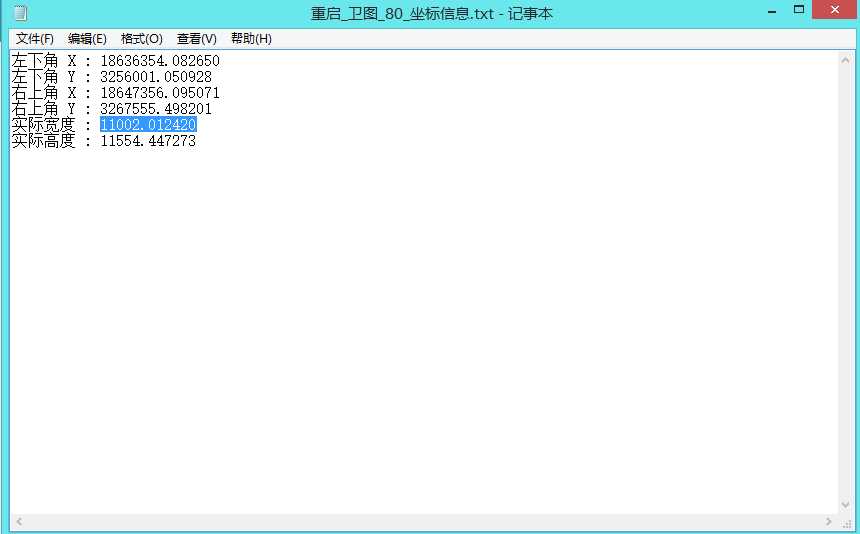

  打开这个TXT文件，如下图：

 回到刚才打开等高线的AutoCAD界面：

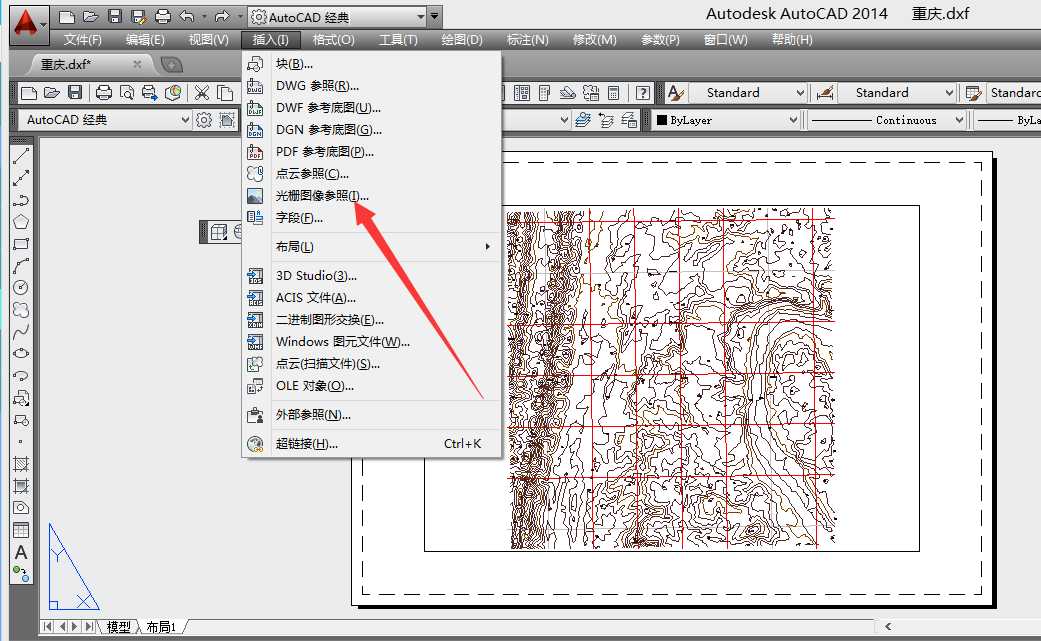

  选择工具栏里面的【插入】->【光栅图像参照】，如下图：

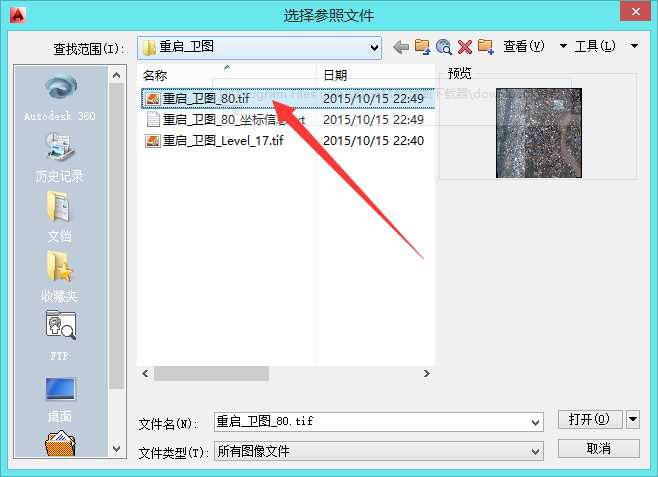

 打开如下界面，选择转换成西安80的卫星图像，如下图：

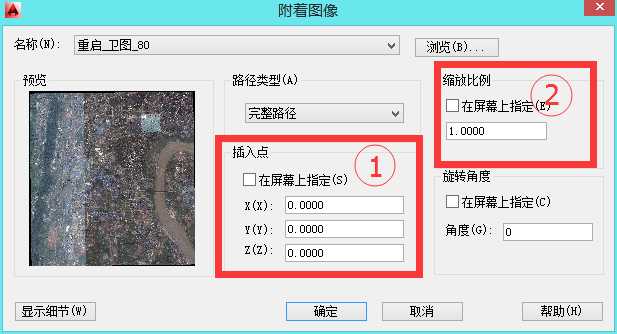

   点击【打开】，出现如下界面：

   上图中需要填写① 和 ② 的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数来自刚开打开的TXT文件，填写如下：

    ①

    X(X):填写TXT文件中的【左下角X】后面的数字

    X(Y):填写TXT文件中的【左下角Y】后面的数字

    Z(Z):不用填，默认

    ②

    缩放比例:填写TXT文件中的【实际宽度】后面的数字

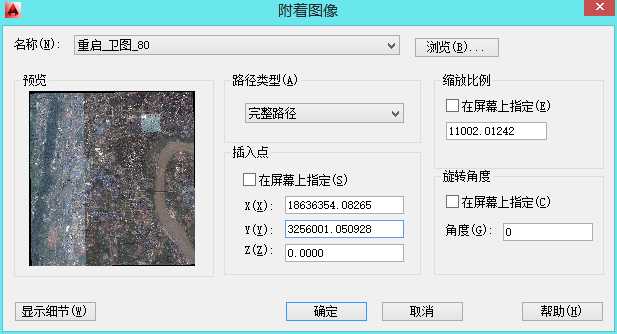

    填写完成后的效果如下图：

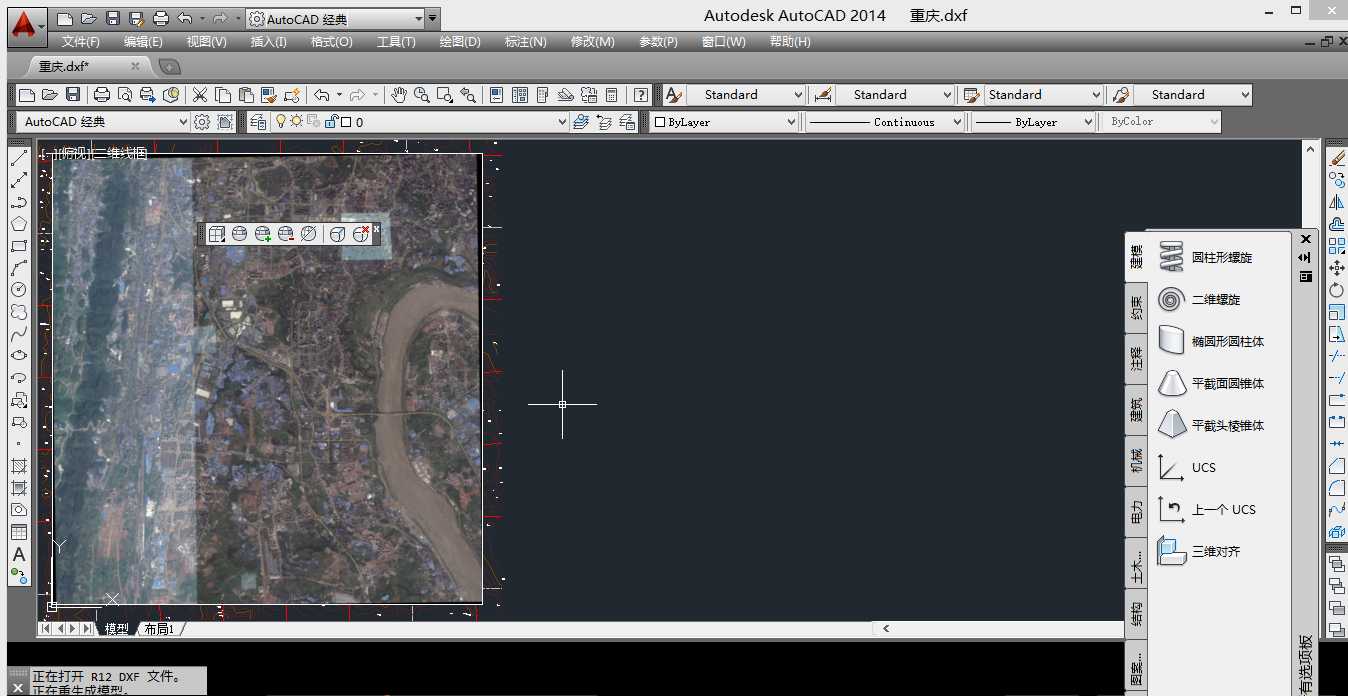

   点击上图中的【确定】，如下图所示:

  选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，如下图：

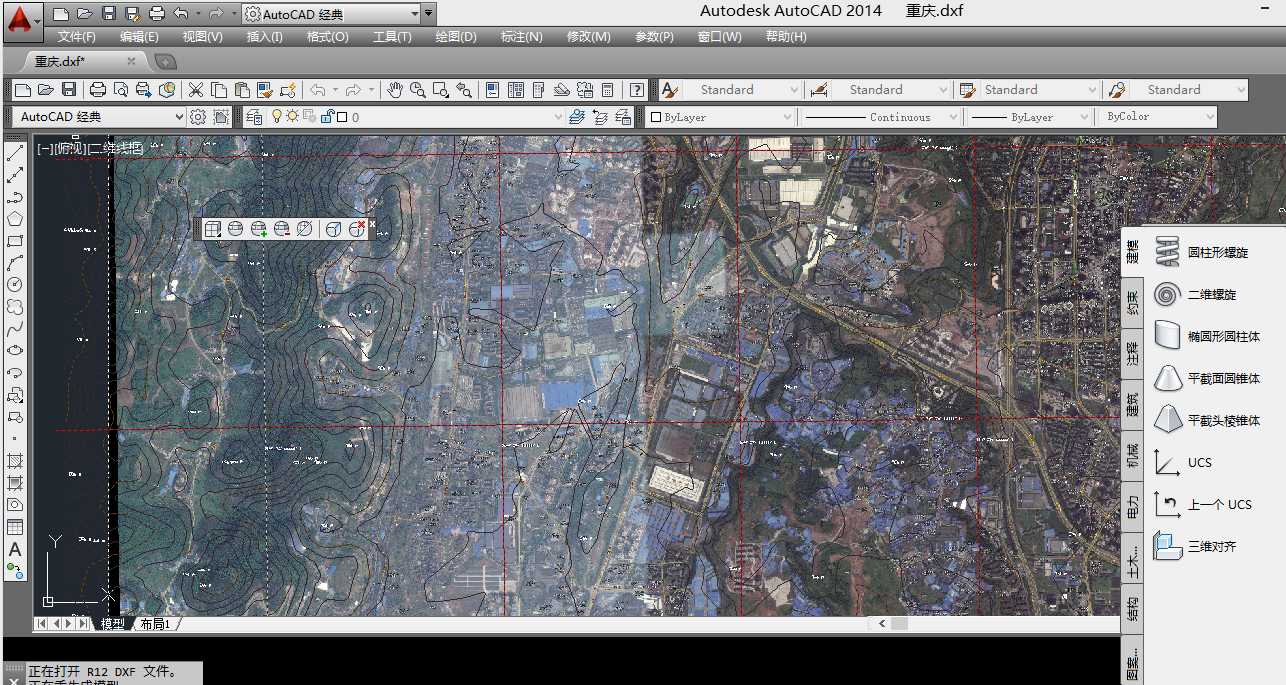

  滚动鼠标可放大缩小，如下图：

  套合成功，很完美的效果，可储存为你想要的结果。谢谢。
