工具准备
BIGEMAP GIS Office：http://www.cyttt.cn/reader/download/
本实例使用AutoCAD2008软件进行影像与矢量数据叠加配准。

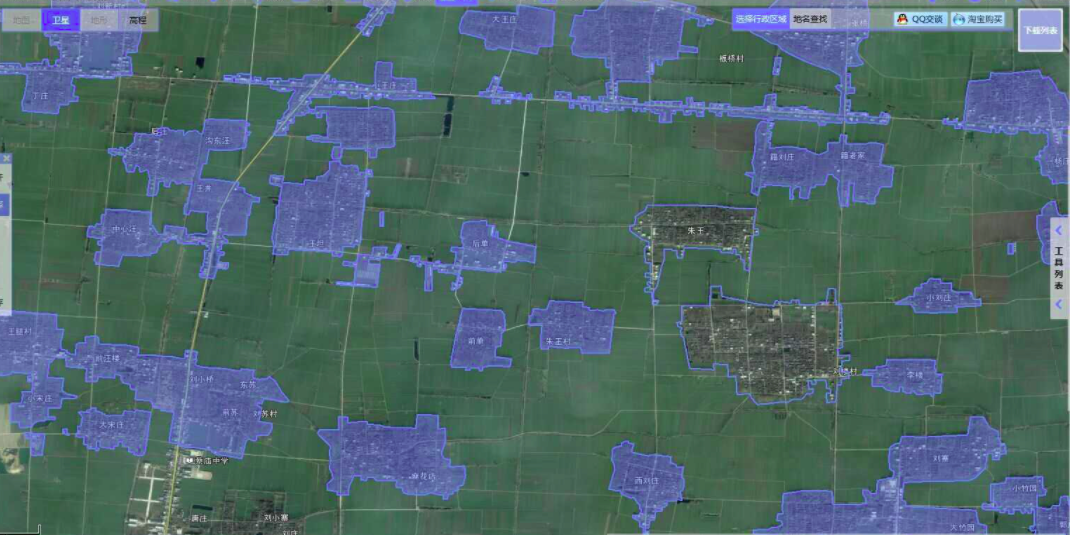

影像获取使用BIGEMAP GIS Office。
坐标系转换
BIGEMAP GIS Office提供了投影变换工具，在软件右侧工具列表中(如图 3所示）；点击“投影变换”工具弹出影像投影变换对话框(如图 4所示）。

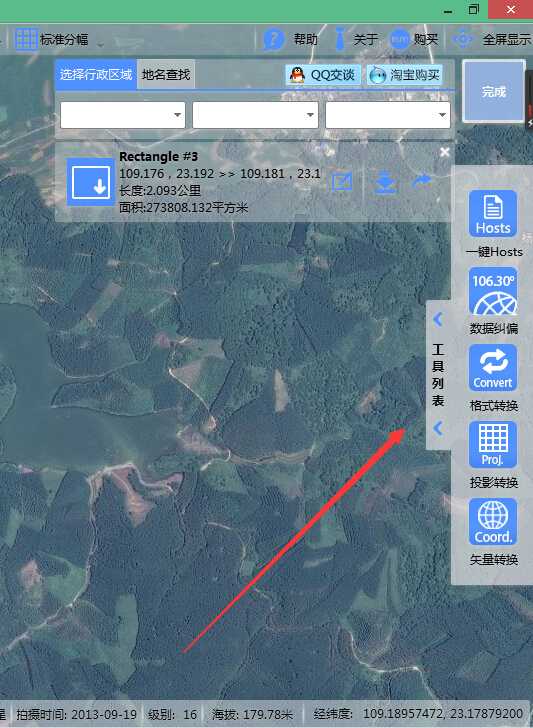

图3 工具列表

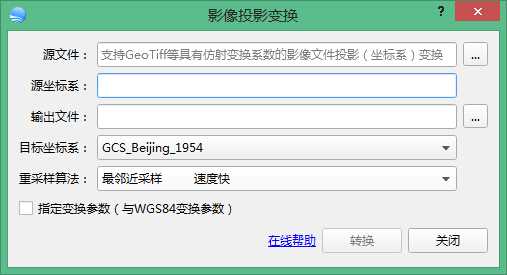

图4 影像投影变换对话框
参数说明：
? 源文件：需要转换的源影像图片，支持含投影信息及放射变换参数的影像文件。
? 源坐标系：自动读取源文件的坐标信息。此例中源坐标系为WGS84。
? 输出文件：选择输出影像图片的文件名，支持输出GeoTiff、BMP、Erdas Imaging。
? 目标坐标系：要转换到的目标坐标系[1]。此例中需转换到北京54高斯投影3度带117E子午线。
? 重采样算法：重采样算法影响图像转换质量，数量越好相对速度越慢，可根据需要选择。
? 变换参数：目标坐标系与WGS84坐标系之间的转换参数（ToWGS84），若无参数可不勾选“指定变换参数”。
投影变换参数
通常项目使用的测量坐标系与WGS84是不同椭球面之间转换，如北京54、西安80、CGCS2000等。一般而言用七参数布尔莎模型比较严密，即 X 平移， Y 平移， Z 平移， X 旋转（WX）， Y 旋转（WY）， Z 旋转（WZ），尺度变化（DM）。也可以使用三参数，即 X 平移， Y 平移， Z 平移，而将 X 旋转， Y 旋转， Z 旋转，尺度变化面DM视为 0。
目标系选择
选择目标坐标系，西安80、北京54、CGCS2000均分为3度带及6度带两种分度带，且分为ZONE（带号）及CM（子午线）两种坐标系。选择带号与子午线的区别是转换后的X坐标值分别有带号（36XXXXXX.XX）和无带号（XXXXXX.XX）。若矢量数据X坐标无带号则选择CM，有带号则选择ZONE。

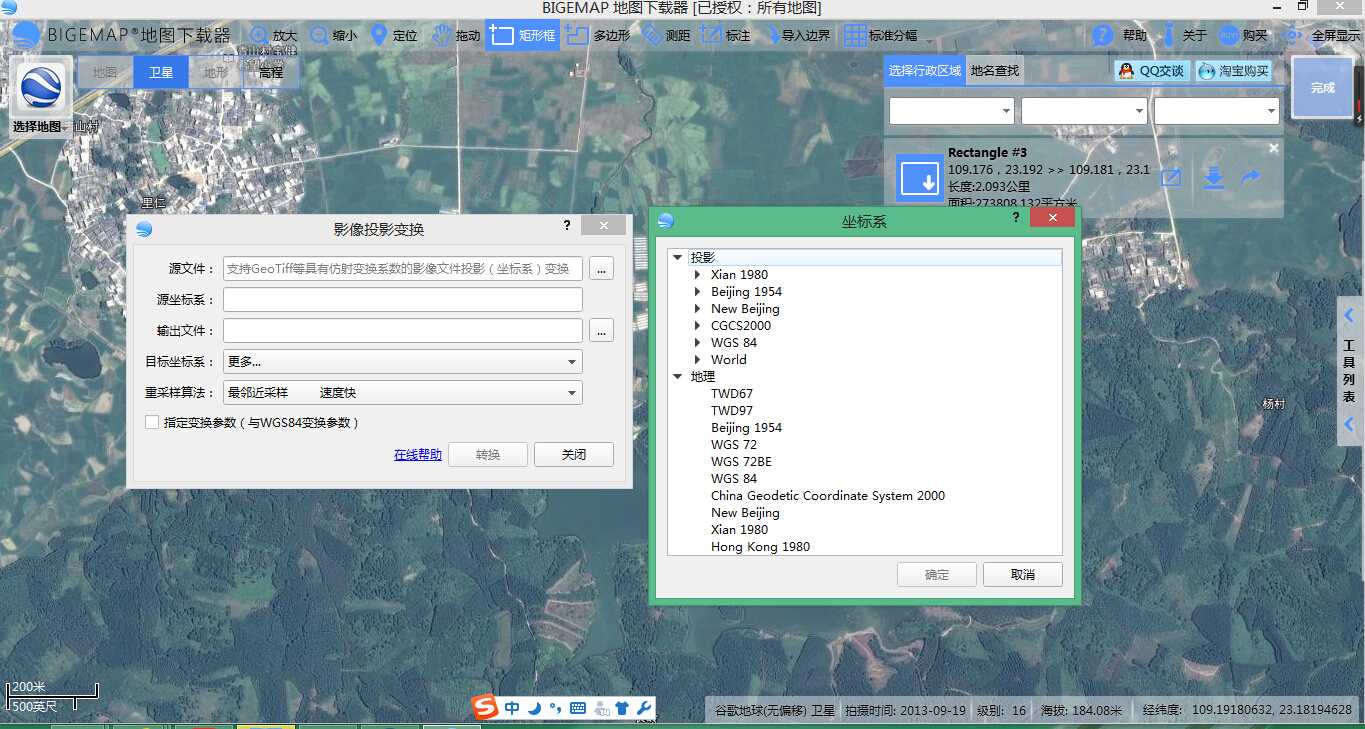

图 5 选择目标坐标系对话框
根据经度确定高斯-克吕格投影分度带，如图 6所示为高斯投影分度带分布图。上半部分n为6度带，下半部分n'为3度带，L为分度带的中央子午线。
图6 高斯投影分度带
如图 4所示设置好各项参数，点击“确定”即可完成投影变换，并输出转换后的影像图片。
影像叠加及配准步骤
在AutoCAD中“插入”→“光栅图像参照”，选择投影变换后的影像图片，弹出插入光栅图像参考对话框（如图 8所示）。
图 7 AutoCAD插入光栅图像参照
2. 打开投影变换对话框（如图 4所示）输出目录中与影像文件同名的txt文件，其中记录了图像的基本信息。
3. 在插入光栅图像参考对话框中输入影像图片的“左下角”坐标，缩放比例输入图像“实际宽度”，选择角度保持为0。或者“插入点”、“缩放比例”勾选为在屏幕上指定，需手动配准。

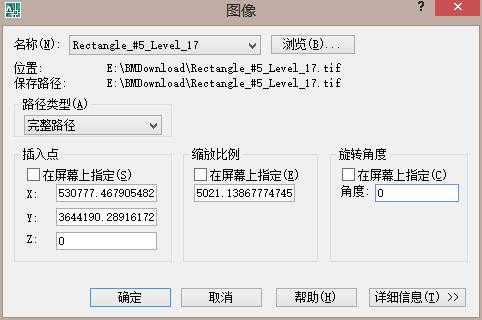

图 8 插入光栅图像参考对话框
若矢量数据为标准平面坐标，且若影像通过准确参数转换到相应的坐标系，导入可准确与矢量数据匹配无需手动配准。否则进行手动配准影像，执行以下步骤。
4. 使用“工具”→“绘图次序”→“后置”将影像图片后置。
5. 使用“al”命令即对齐功能，在屏幕上指定一个以上参考点。
图 9 屏幕上点击参照点
按上面操作方式，添加一个以上参照点，添加3个参照点后会自动对齐。此例中添加了2个参数，在提示“指定第三个源点或

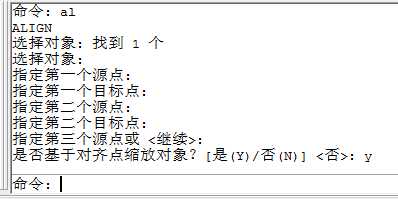

图 10 对齐命令

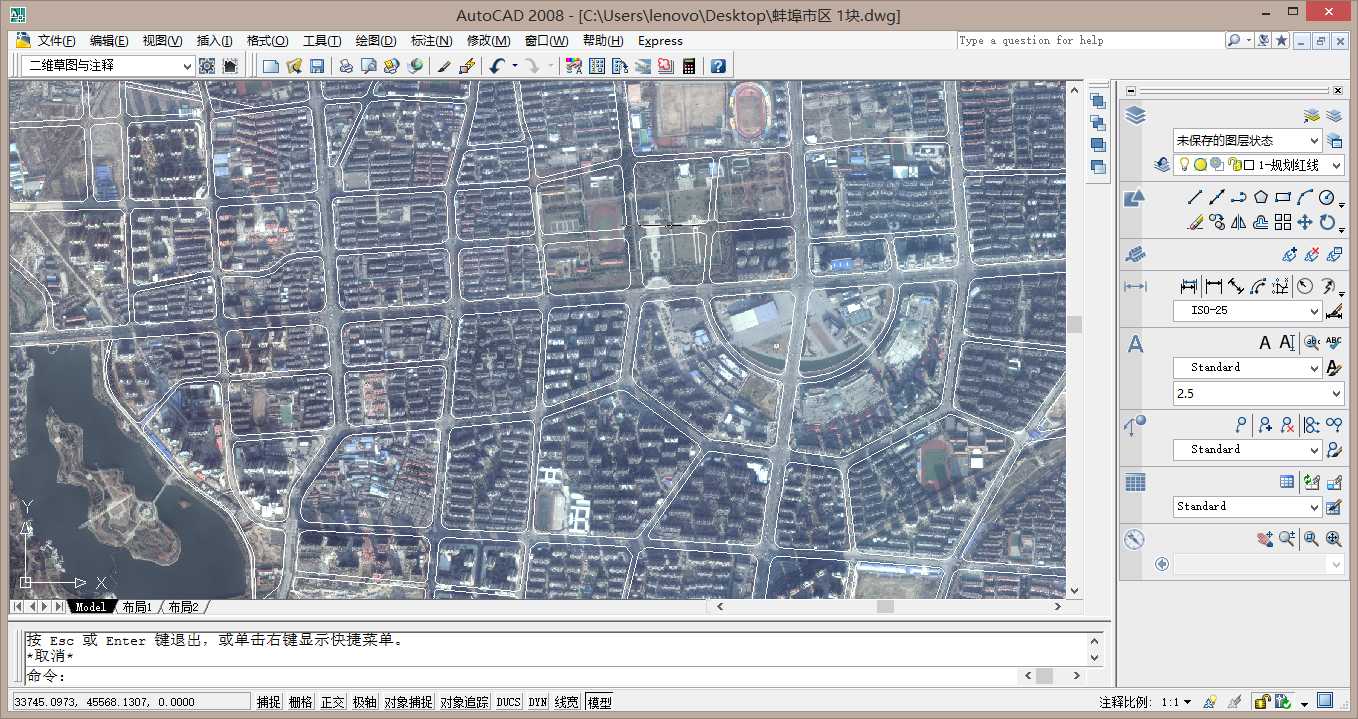

图 11 AutoCAD配准效果图
[1] 确定目标坐标系：就是需要确定矢量数据所使用的坐标系，转换到与矢量数据相同坐标系才能准确的配准。
