同步视频教程：http://www.cyttt.cn/video/play2018022688.html

如何打开地方坐标系（独立坐标系）文件：http://www.cyttt.cn/video/play20180731107.html

相关帮助：如何打开TXT、DAT、EXCEL文件？

打开地方坐标系视频教程:http://www.cyttt.cn/video/play20180731107.html

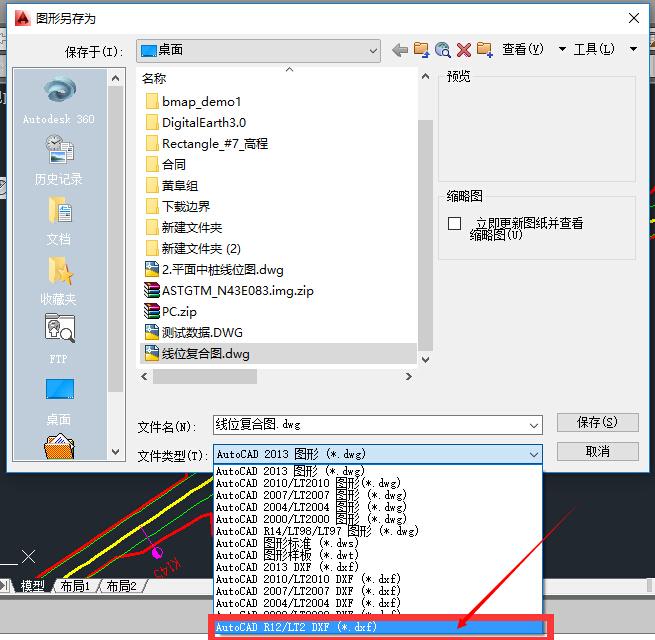

注意：（中文乱码）为了打开的中文不出现乱码，保存DXF文件请选择如下的选项

点击软件左上角【文件】，打开dxf文件，也可以直接将文件拖入bigemap里面，自动打开。如下图：

在弹出的对话框中，点击【浏览】，找到要打开的数据，点击【打开】如下图：

然后【选择】坐标投影，注意：选择坐标投影的时候一定要知道你的DXF数据是西安80或者北京54或者CGCS2000或者其他的坐标系，然后在选择对用【地区】，如下图：【帮助：如何选坐标投影？】，本次打开的是坐标系北京54坐标系，对应的坐标位置是中央子午线117度，如下图：

说明：需要套合的数据一般都是没有转换参数的，所以，不需要勾选七参数，直接【确定】打开数据。

点击【确定】之后，经过数据加载，在BIGEMAP GIS Office软件中显示出设计的点、线、面等信息，如下图：

在BIGEMAP GIS Office中放大打开的数据，我们可以看到有明显的偏移，数据和地图没有完全的吻合，如下图：

  第二步：套合矢量数据和卫星图像

   由于我们要套合的是整个加载的“54-3”数据，因此，我们要选择整个加载的数据文件，然后点【右键】，弹出对话菜单，选择菜单里面的【套合】，如下图：

弹出如下对话框：

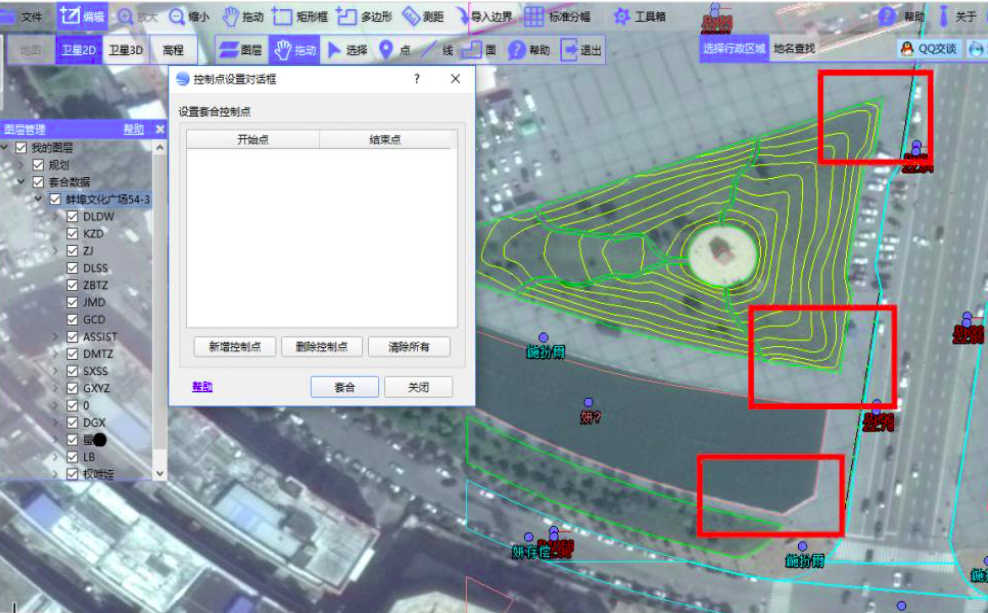

通过打开的矢量文件数据与地图（底图）对比，我们找到3个控制点（矢量数据对应到地图上应该在什么位置），如下图：

上图中三个控制点的位置（右边红色框住的三个位置）分别是：【1'移动到1】、【2'移动到2】、【3'移动到3】。

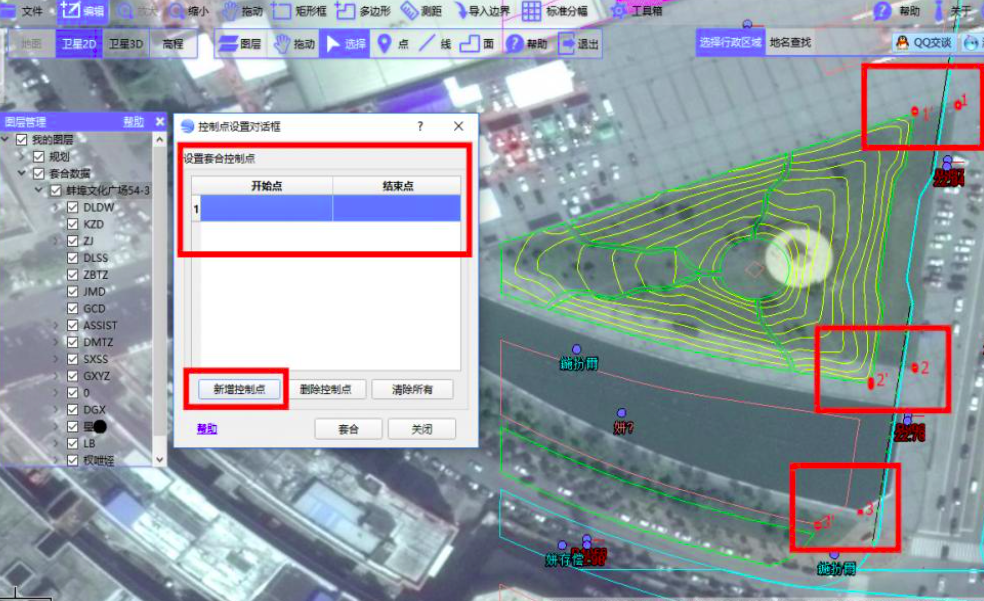

首先点击【增加控制点】，然后鼠标点击1'的位置按住鼠标拖到到1的位置；同样，再次点击【增加控制点】，将鼠标从2'的位置拖到到2的位置，3'拖动到3的位置，完成之后如下图：

（注意：控制点不一定非得选择三个点，一般两个点就可以了，但是间隔必须远一点，一般选择套合范围靠近四个角的地方来筛选控制点，本例中只是为了描述方法，这么近的三个点实际不可取。）

三个控制点选择完成，然后点击上图中的【套合】，矢量数据会根据你选择的控制点自动进行套合，如下图：

从上图中可以看出，我们通过套合之后，矢量图已经完全和地图（底图）重叠在一起，这样就完成了对矢量数据坐标的纠偏，即现在的坐标就是真实准确的经纬度坐标。

然后我们可以将配准好的矢量数据进行保存。（DXF、KML、KMZ、SHP等等任意格式，西安80、北京54、CGCS2000都可以），如下图：

当然，我们也可以直接在BIGEMAP GIS Office软件中对打开的数据进行二次编辑，比如增加、修改、点线面或者颜色、粗细等等，然后再保存。
