具体操作步骤如下

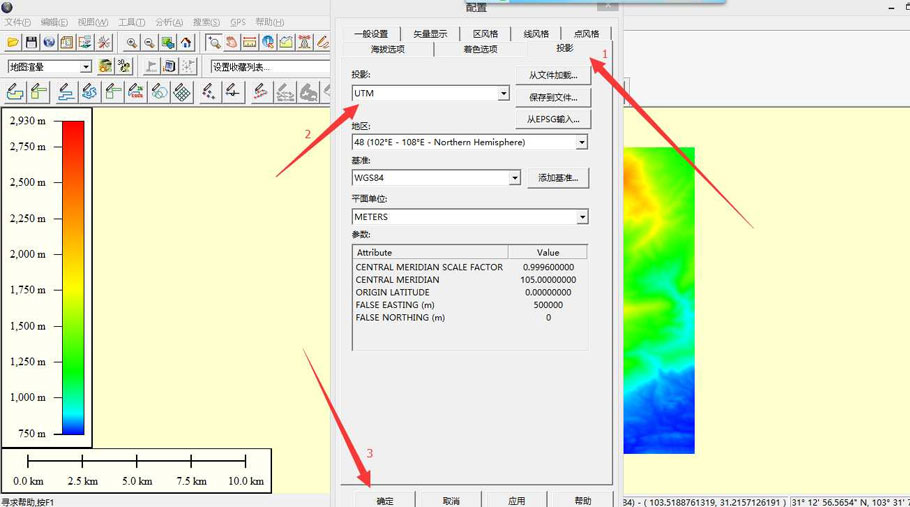

Step2：将高程等高线进行投影转换
由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显 示。本案例以转换成UTM(WGS84)为例子，如右图。具体步骤请参考【如何进行投影转换】

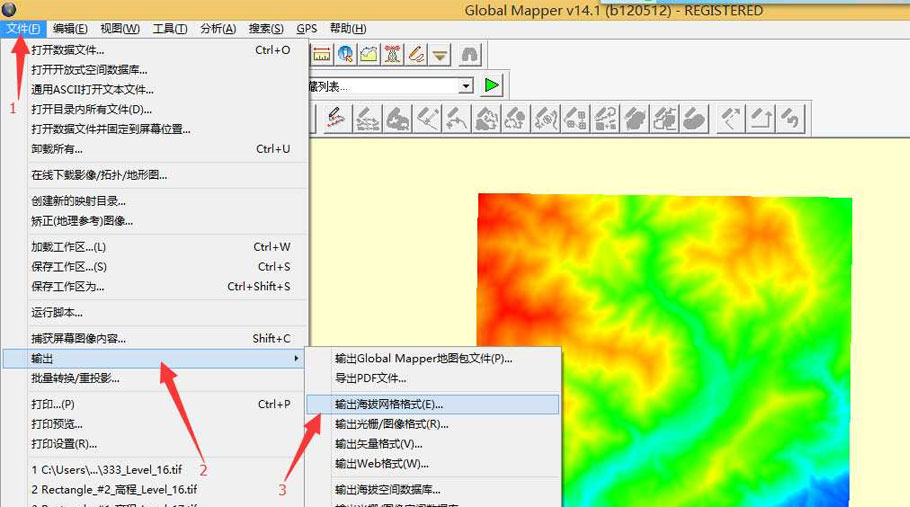

Step3：输出高程为海拔网格格式
保存为DEM，选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，到此高程的预处理已经完成。
Step4：将卫星图像也处理成UTM投影
同第2、第3步骤操作，将卫星图像处理成UTM投影，仅最后输出模式为GeoTIFF
Step5：在ArcSence中打开卫星影像
在ArcSence中打开转换后的卫星影像，打开步骤如图，点击箭头所指的【+】号，添加刚才转成UTM投影的卫星图像
Step6：打开高程等高线文件
鼠标指到左边打开的卫星图像的文件名，点击【右键】，弹出属性框 ，选择【属性】，然后选择红色【1】箭头指向，打开刚才转换之后的 DEM高程数据，然后【添加】，再点【确定】如图

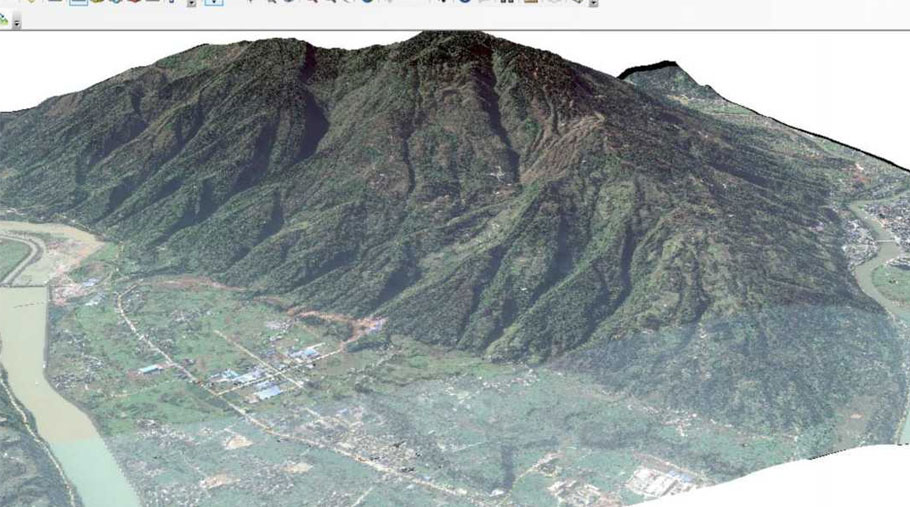

完成！
到此，三维已经生成好了，三维的图像效果清晰度和你下载的卫星图像级别有关系，高程级别越高，三维轮廓越精细，卫星图像级别越高，三维效果越清晰
