具体操作步骤如下
- 应用地图到工作中
- 打开AutoCAD文件格式DWG/DXF
- 卫星地图插入到AutoCAD
- 卫星影像-航拍影像-数据叠加到AutoCAD
- 打开数据格式-AutoCAD shp kml excel txt dat
- 制作专题地图-标绘图斑-标绘设计地图
- 路网水系等矢量图
- 省市区县行政边界
- 路网矢量-水系矢量-POI信息-数据可视化
- 下载POI-POI标注分类-POI数据分析-商业分析
- 等高线-矢量等高线-高程等高线
- 建筑物轮廓-建筑物三维白膜-楼层高度
具体操作步骤如下
Step1：选择地图源
点击左上角区域，选择地图源，如图中箭头所示，地图将自动切换所选地图源。
Step2：选择分析区域的影像
根据您的需求，使用“地名搜索”功能或“选择行政区域”功能，定位到目的地。 再使用界面顶部工具栏的“矩形框/多边形”选择工具或者使用“选择行政区域”确定下载边界。
Step3：选择保存路径及下载级别
您可以自定义文件保存路径，下一次打开软件，保存路径不变。建议下载16级别(最好)的高程等高线数据。 如果16级别不能勾选，请按照Step2重新选择小一点的范围。一般电脑很难处理超过20M的高程数据生成的等高线， 所以请注意对应级别的理论大小值。高程为矢量数据，下载后的数据为tif格式，实际为DEM高程数据。

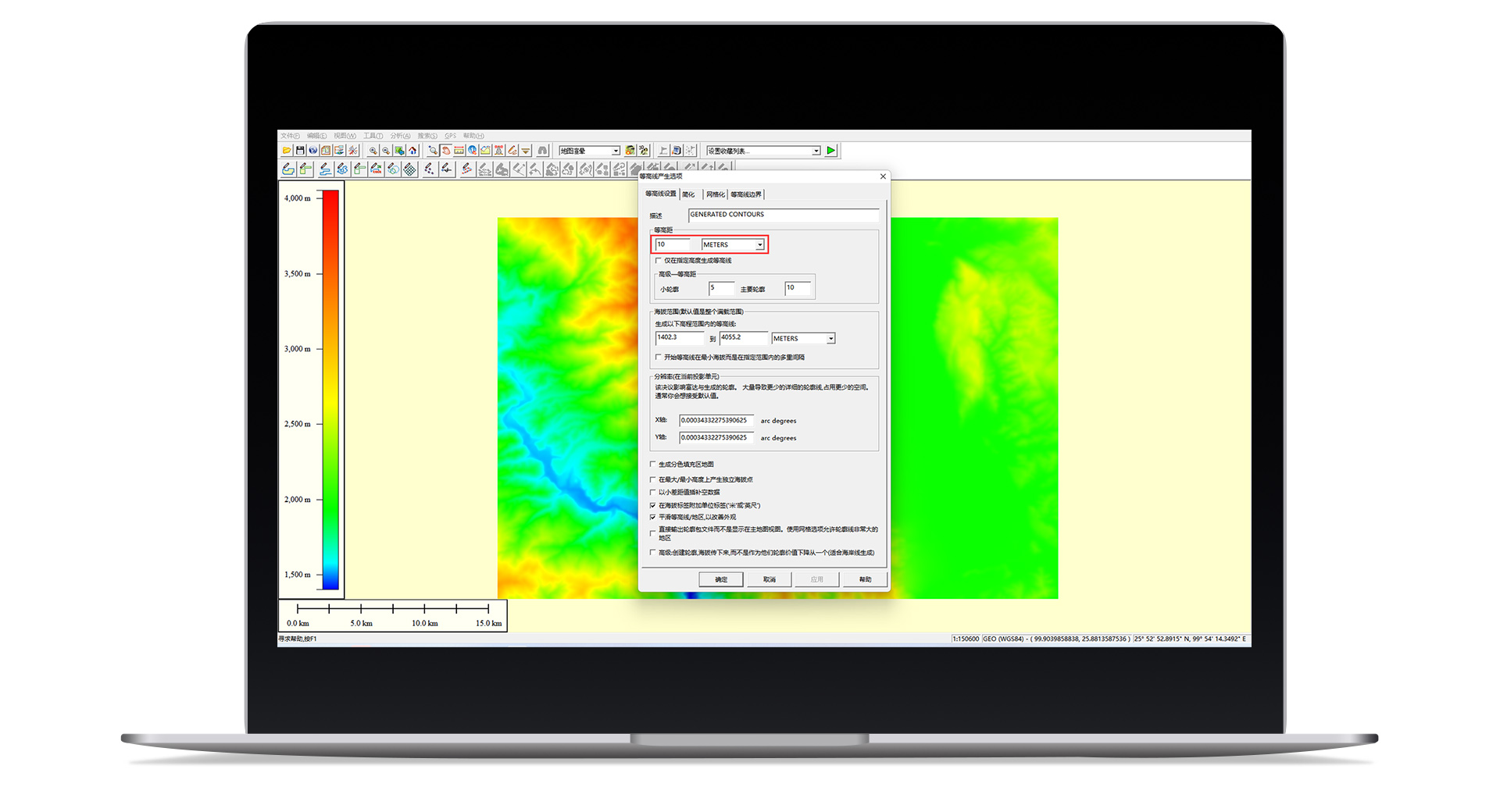

Step4：生成等高线
导入/拖入tif格式的高程数据，依次选择【分析】->【生成等高线】。等高距可以任意设置， 一般情况下设置为10，单位为米(METERS)，即生成10米间距的等高线。设置等高距越小，对电脑的配置要求越高， 生成的时间也越长。
Step5：生成3D效果
单击界面上方【启用/禁用晕渲法】按钮。或者依次选择【工具】->【设置】->【海拔选项】-> 选择“地图渲晕”->勾选“晕渲”->确定。
Step6：去掉背景
单击界面左上角【打开控制中心】按钮，取消勾选 tif格式的图层(不需要的图层) 即可。或者依次选择【工具】-> 【控制中心】，调出控制中心。 如需进行投影转换，请参看: 等高线投影转换（西安80/北京54）
