高程等高线地形图制作
Step1：选择地图源
点击左上角区域，选择地图源，如图中箭头所示，地图将自动切换所选地图源。

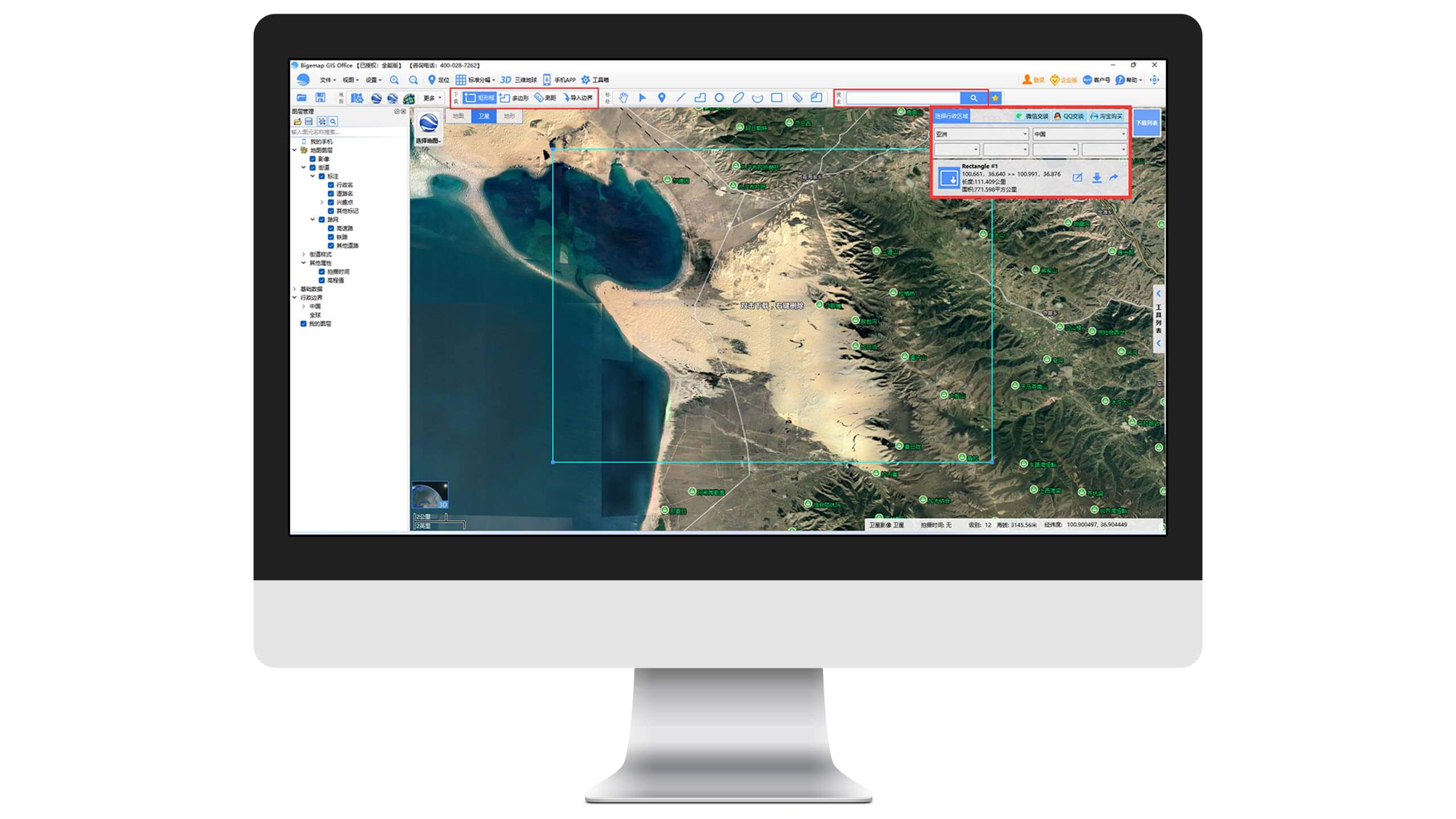

Step2：选择分析区域的影像
根据您的需求，使用“地名搜索”功能或“选择行政区域”功能，定位到目的地。 再使用界面顶部工具栏的“矩形框/多边形”选择工具或者使用“选择行政区域”确定下载边界。
Step3：选择保存路径及下载级别
您可以自定义文件保存路径，下一次打开软件，保存路径不变。建议下载16级别(最好)的高程等高线数据。 如果16级别不能勾选，请按照Step2重新选择小一点的范围。一般电脑很难处理超过20M的高程数据生成的等高线， 所以请注意对应级别的理论大小值。高程为矢量数据，下载后的数据为tif格式，实际为DEM高程数据。
Step4：找到下载的高程数据文件
下载完成后，打开高程数据文件(双击“下载列表”的文件)，可以看到四种格式：kml、tdb、tfw、tif。

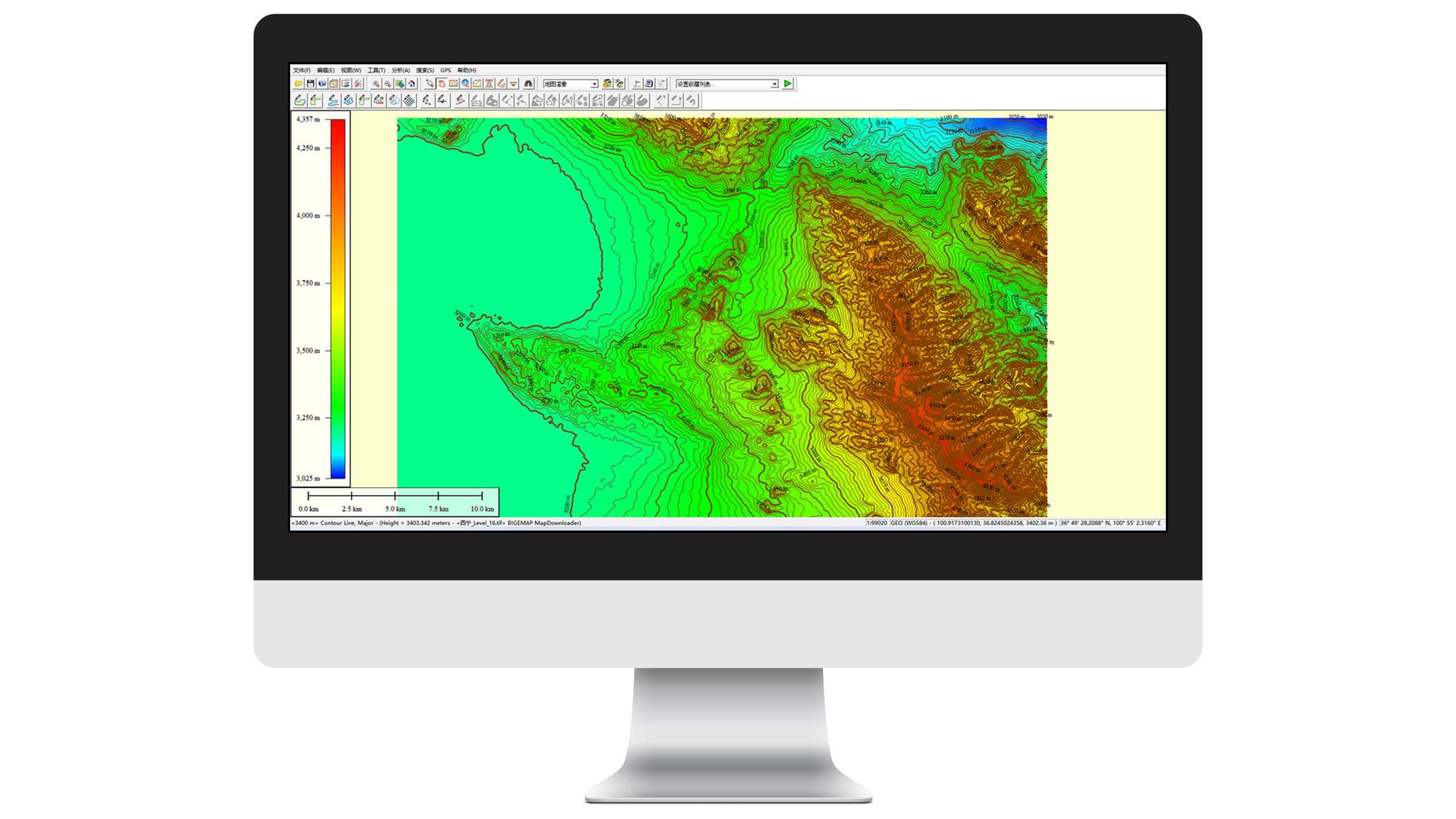

Step5：生成等高线
导入/拖入tif格式的高程数据，依次选择【分析】->【生成等高线】。等高距可以任意设置， 一般情况下设置为10，单位为米(METERS)，即生成10米间距的等高线。设置等高距越小，对电脑的配置要求越高， 生成的时间也越长。
Step6：导出等高线数据
依次选择【文件】->【输出】->【矢量格式】->选择KML/KMZ格式->确定。
Step7：叠加卫星影像
依次选择【文件】->【打开KML/KMZ文件】->选择文件->确定，系统将自动识别投影坐标系。
Step8：导入下载边界
单击界面上方【导入边界】按钮，依次选择KML格式的文件->Rectangle图层。
Step9：导出卫星影像叠加等高线的数据
双击区域内任意地方，弹出下载对话框，勾选“叠加标注图层”，根据需要选择下载的级别即可。 可以下载四种格式：tif、bmp、img、dxf。
导出的文件可用于打印喷绘。
扩展操作：叠加路网、水系等矢量数据 下载路网、水系、行政区划边界等数据再导入软件，即可制作成不同类型的高程等高线的地形图，方便快捷。
