具体操作步骤如下
Step1：打开等高线

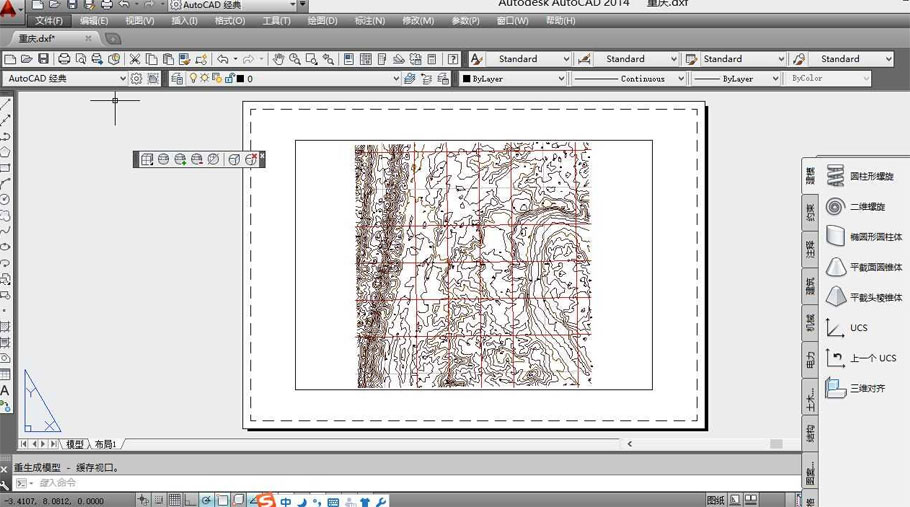

在等高线转换成西安80之后，保存成为了DXF格式，双击DXF格式的等高线，会自动启动CAD打开等高线，如图：
Step2：插入卫星图像

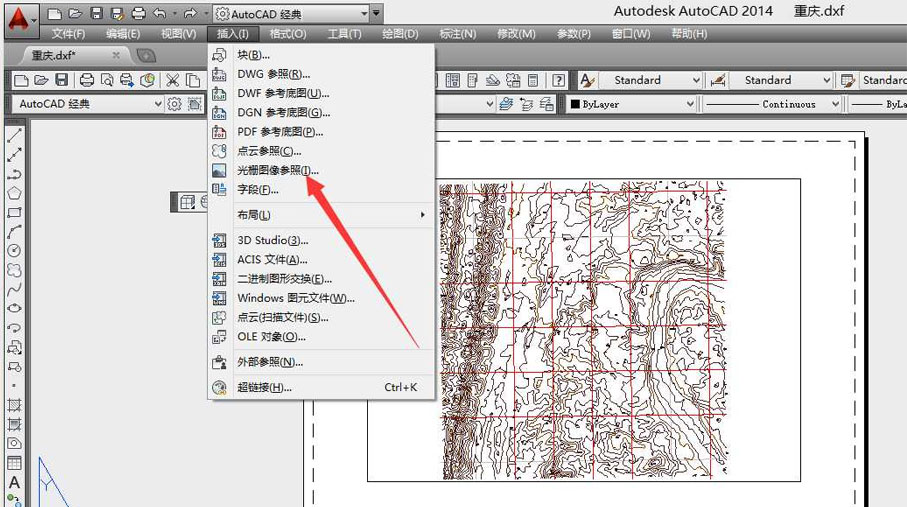

选择工具栏里面的【插入】->【光栅图像参照】，如右图，然后选择已转换成西安80的卫星图像。
Step3：填写图像参数

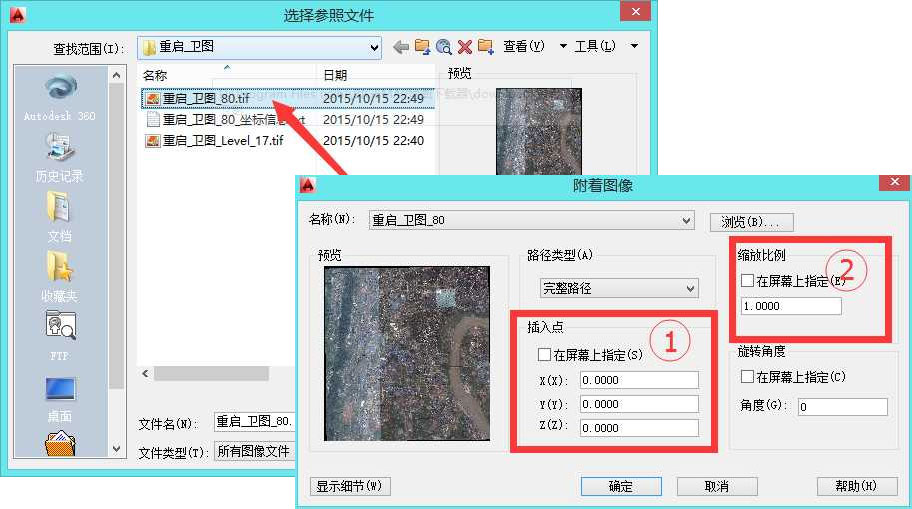

图中需要填写① 和 ② 的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数填写请参考Step4。

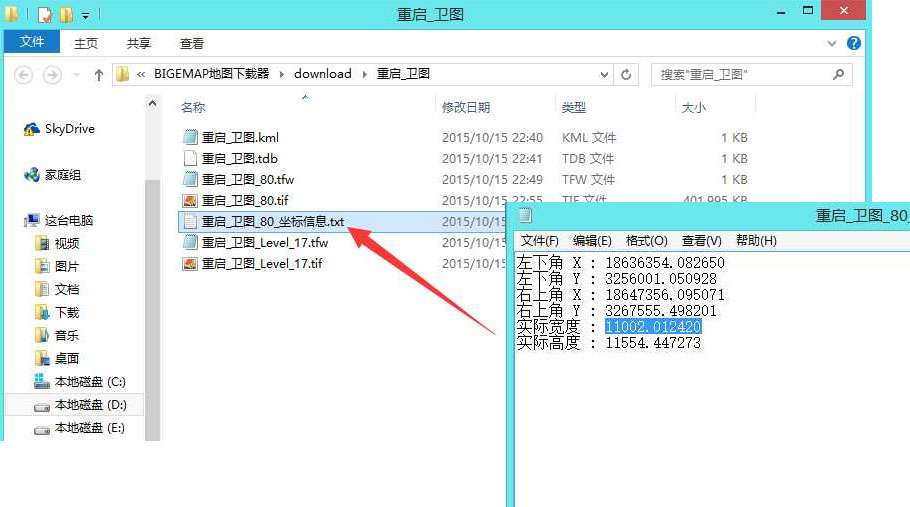

Step4：打开坐标信息文件
在Step3中填入：
① X(X):填写TXT文件中的【左下角X】后面的数字
X(Y):填写TXT文件中的【左下角Y】后面的数字
Z(Z):不用填，默认
②缩放比例:填写TXT文件中的【实际宽度】后面的数字
Step5：后置图像

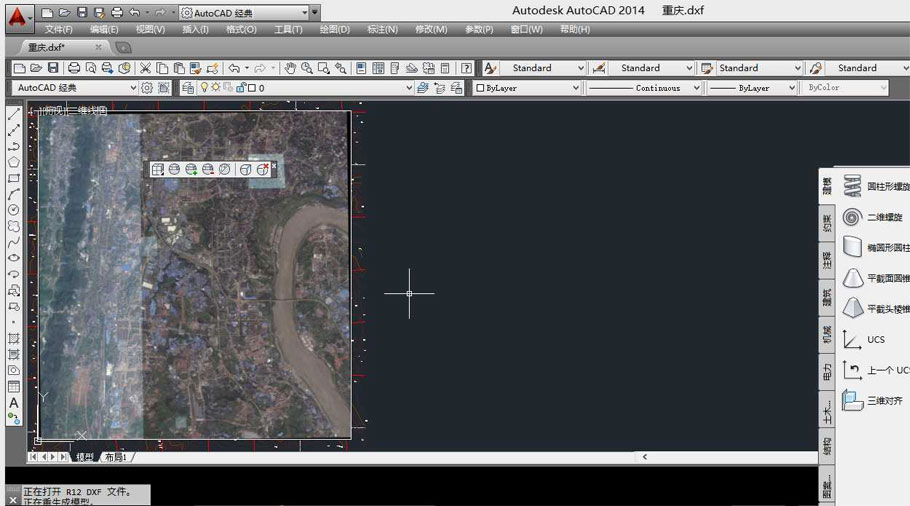

填完参数后，点击确定再选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，鼠标滚动缩放可查看套和效果。至此卫星图像与高程等高线套和完成。
