具体操作步骤如下

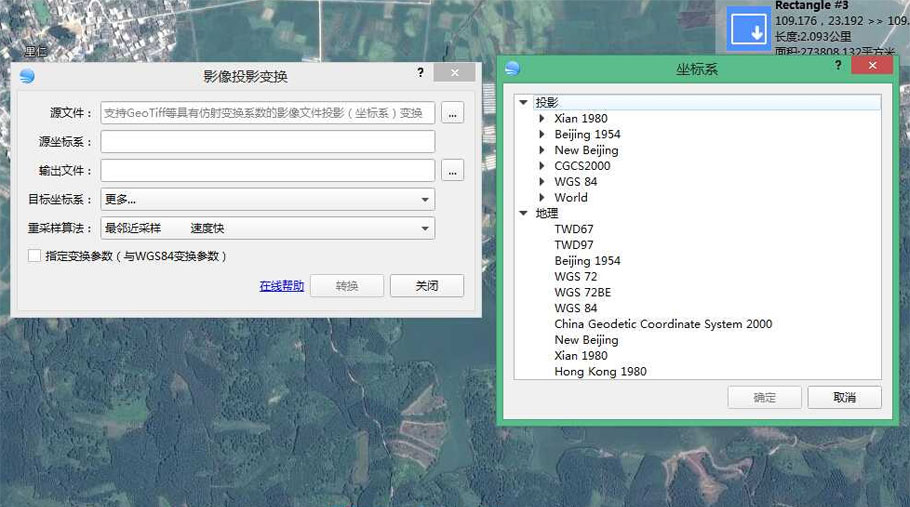

Step1：卫星图像进行坐标系转换
如何进行投影坐标系转换，请参照：卫星影像投影转换之教程？
Step2：选择投影变换后的影像

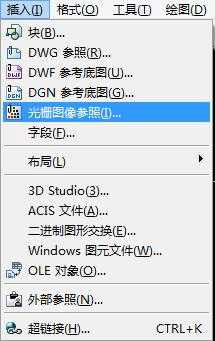

在AutoCAD中“插入”→“光栅图像参照”，选择投影变换后的影像图片，弹出插入光栅图像参考对话框（如图 所示）。
Step3：打开图像信息txt文件

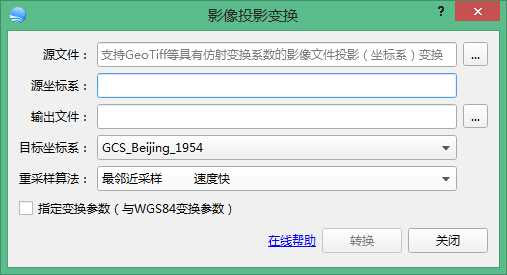

打开投影变换对话框（如图 所示）输出目录中与影像文件同名的txt文件，其中记录了图像的基本信息。
Step4：插入光栅图像参考对话框

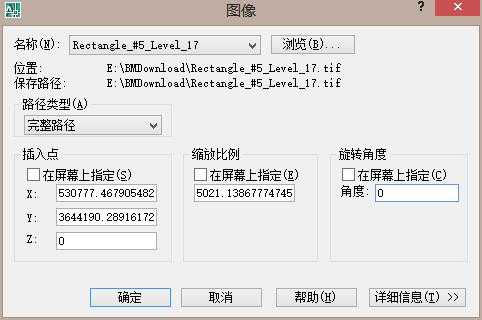

在插入光栅图像参考对话框中输入影像图片的“左下角”坐标，缩放比例输入图像“实际宽度”，选择角度保持为0。或者“插入点”、“缩放比例”勾选为在屏幕上指定，需手动配准。
注意：若矢量数据为标准平面坐标，且若影像通过准确参数转换到相应的坐标系，导入可准确与矢量数据匹配无需手动配准。否则进行手动配准影像，执行以下步骤。
Step5：后置图像
使用“工具”→“绘图次序”→“后置”将影像图片后置。

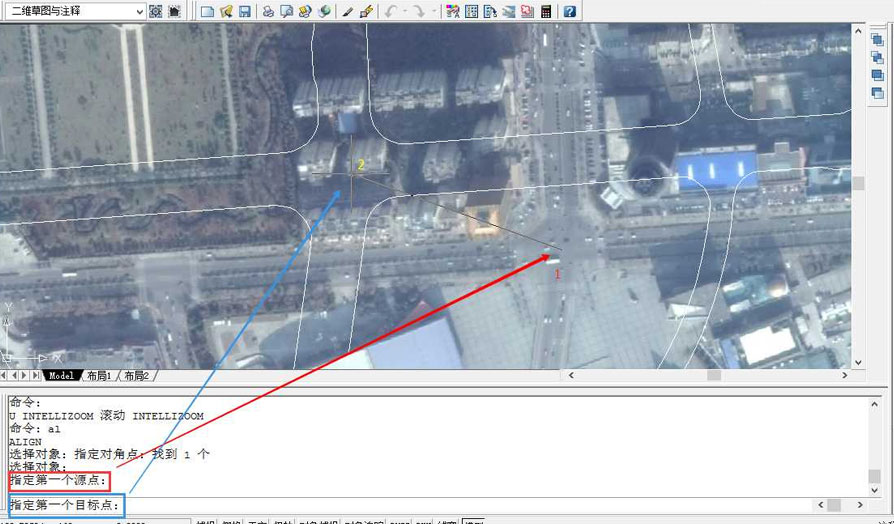

Step6：手动配准
使用“al”命令即对齐功能，在屏幕上指定一个以上参考点。按上面操作方式，添加一个以上参照点，添加3个参照点后会自动对齐。此例中添加了2个参数，在提示“指定第三个源点或<继续>：”时，按回车键再输入“y”确认对齐即可。

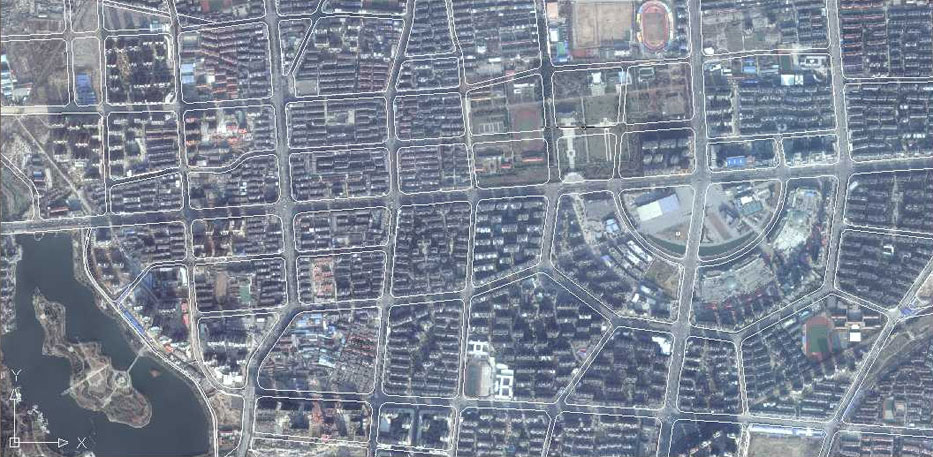

最后配准效果如图！
