ARCGIS种通过三参数和其参数进行精确投影转换

    坐标系统是GIS数据重要的数学基础，用于表示地理要素、图像和观测结果的参照系统，坐标系统的定义能够保证地理数据在软件中正确的显示其位置、方向和距离，缺少坐标系统的GIS数据是不完善的，因此在ArcGIS软件中正确的定义坐标系统以及进行投影转换的操作非常重要。

1.     ArcGIS中的坐标系统

ArcGIS中预定义了两套坐标系统，地理坐标系（Geographic coordinate system）和投影坐标系（Projectedcoordinate system）。

1．1 地理坐标系

地理坐标系 (GCS) 使用三维球面来定义地球上的位置。GCS中的重要参数包括角度测量单位、本初子午线和基准面（基于旋转椭球体）。地理坐标系统中用经纬度来确定球面上的点位，经度和纬度是从地心到地球表面上某点的测量角。球面系统中的水平线是等纬度线或纬线，垂直线是等经度线或经线。这些线包络着地球，构成了一个称为经纬网的格网化网络。

GCS中经度和纬度值以十进制度为单位或以度、分和秒 (DMS) 为单位进行测量。纬度值相对于赤道进行测量，其范围是-90°（南极点）到 +90°（北极点）。经度值相对于本初子午线进行测量。其范围是 -180°（向西行进时）到 180°（向东行进时）。

ArcGIS中，中国常用的坐标系统为GCS_Beijing_1954（Krasovsky_1940）,GCS_Xian_1980（IAG_75）,GCS_WGS_1984（WGS_1984）,GCS_CN_2000（CN_2000）。

1.2 投影坐标系

将球面坐标转化为平面坐标的过程称为投影。投影坐标系的实质是平面坐标系统，地图单位通常为米。投影坐标系在二维平面中进行定义。与地理坐标系不同，在二维空间范围内，投影坐标系的长度、角度和面积恒定。投影坐标系始终基于地理坐标系，即：

“投影坐标系=地理坐标系+投影算法函数“。

我们国家的投影坐标系主要采用高斯-克吕格投影，分为6度和3度分带投影，1:2.5万－1:50万比例尺地形图采用经差6度分带，1:1万比例尺的地形图采用经差3度分带。具体分带法是：6度分带从本初子午线（prime meridian）开始，按经差6度为一个投影带自西向东划分，全球共分60个投影带，中国跨13-23带；3度投影带是从东经1度30分经线（1.5°）开始，按经差3度为一个投影带自西向东划分，全球共分120个投影带，中国跨25-45带。

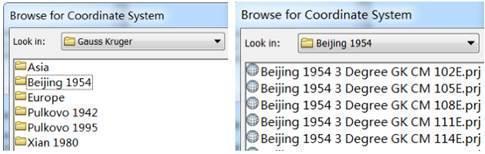

在CoordinateSystems\Projected Coordinate Systems\Gauss Kruger\Beijing 1954目录中，我们可以看到四种不同的命名方式：

Beijing 1954 (Xian 1980) 3 Degree GK CM 117E

    北京54(西安1980) 3度带无带号

Beijing 1954 (Xian 1980) 3 Degree GK Zone 25

    北京54 (西安1980) 3度带有带号

Beijing 1954 (Xian 1980) GK Zone 13

    北京54 (西安1980) 6度带有带号

Beijing 1954 GK Zone 13N

Xian 1980 GK CM 75E

    北京54 (西安1980) 6度带无带号

注释：GK 是高斯克吕格，CM 是CentralMeridian 中央子午线，Zone是分带号，N是表示不显示带号。

2.     ArcGIS中定义坐标系

ArcGIS中所有地理数据集均需要用于显示、测量和转换地理数据的坐标系，该坐标系在 ArcGIS 中使用。如果某一数据集的坐标系未知或不正确，可以使用定义坐标系统的工具来指定正确的坐标系，使用此工具前，必须已获知该数据集的正确坐标系。

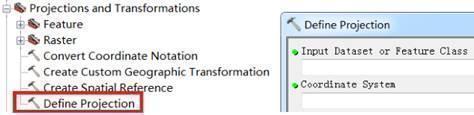

该工具为包含未定义或未知坐标系的要素类或数据集定义坐标系，位于ArcToolbox—Data management tools—Projections andtransfomations—Define Projections

 Input Dataset：要定义投影的数据集或要素类

 CoordinateSystem：为数据集定义的坐标系统

3．基于ArcGIS的投影转换

在数据的操作中，我们经常需要将不同坐标系统的数据转换到统一坐标系下，方便对数据进行处理与分析，软件中坐标系转换常用以下两种方式：

3.1 直接采用已定义参数实现投影转换

    ArcGIS软件中已经定义了坐标转换参数时，可直接调用坐标系转换工具，直接选择转换参数即可。工具位于ArcToolbox—Data management tools—Projections andtransfomations——Feature—Project（栅格数据投影转换工具 Raster—Project raster），在工具界面中输入以下参数：

Inputdataset：要投影的要素类、要素图层或要素数据集

OutputDataset：已在输出坐标系参数中指定坐标系的新要素数据集或要素类。

out_coor_system：已知要素类将转换到的新坐标系

GeographicTransformation:列表中为转换参数，以GCS_Beijing_1954转为GCS_WGS_1984为例，各转换参数含义如下：

Beijing_1954_To_WGS_1984_1 15918 鄂尔多斯盆地

Beijing_1954_To_WGS_1984_2 15919 黄海海域

Beijing_1954_To_WGS_1984_3 15920 南海海域-珠江口

Beijing_1954_To_WGS_1984_4 15921 塔里木盆地

Beijing_1954_To_WGS_1984_5 15935 北部湾

     Beijing_1954_To_WGS_1984_6  15936鄂尔多斯盆地

3.2 自定义三参数或七参数转换

当ArcGIS软件中不能自动实现投影间直接转换时，需要自定义七参数或三参数实现投影转换，以七参数为例，转换方法如下：

3.2.1 自定义七参数地理转换

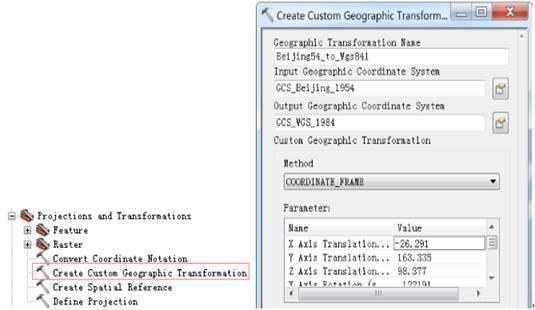

     在ArcToolbox中选择Create CustomGeographic Transformation工具，　在弹出的窗口中，输入一个转换的名字，如wgs84ToBJ54。在定义地理转换方法下面，在Method中选择合适的转换方法如 COORDINATE_FRAME，然后输入七参数，即平移参数、旋转角度和比例因子，如图所示：

3.2.2 投影转换

打开工具箱下的Projections and Transformations>Feature>Project，在弹出的窗口中输入要转换的数据以及Output Coordinate System，然后输入第一步自定义的地理坐标系如wgs84ToBJ54，开始投影变换，如图所示完成投影转换：
