第一步： 在Bigemap GIS Office中导出矢量建筑物轮廓数据
第二步：在CityEngine2019中创建模型生成项目-SDYG3
第三步：在bigemap GIS Office 3D模式下加载生成的OBJ模型
使用的软件：
1、 Bigemap GIS Office
2、 CityEngine2019
第一步：在Bigemap GIS Office中导出载矢量建筑物轮廓数据
A． 启动Bigemap GIS Office，选择矢量建筑地图，参加图1。
（图1 选择矢量建筑地图）
B．鼠标标定要下载的矢量建筑轮廓范围，参加图2。
（图2 选择要下载的建筑物轮廓范围）
C．双击下载区域，设定下载选项后开始下载建筑物轮廓数据，参加图3。

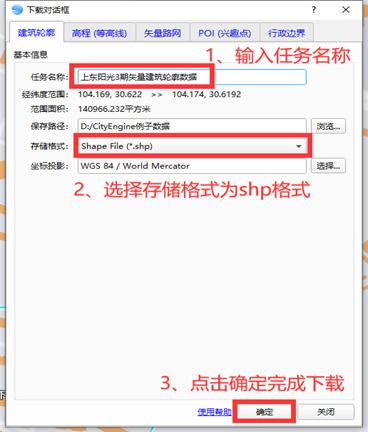

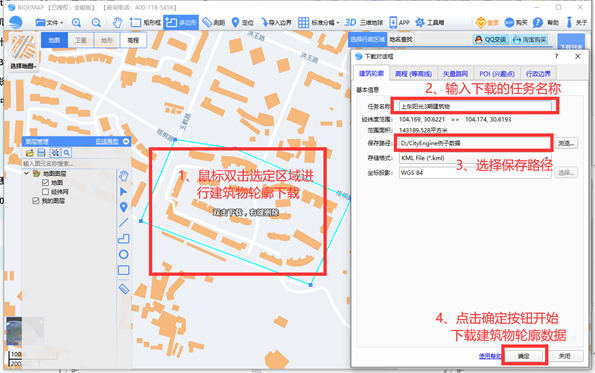

（图3 设置下载选项，开始矢量数据下载）
（图4 存储格式选中shp格式）
第二步：在CityEngine2019中创建模型生成项目-SDYG3
A．启动CityEngine2019，创建新的项目-SDYG3，参加图5，图6。
（图5 在CityEngine2019中创建“SDYG3”新项目）

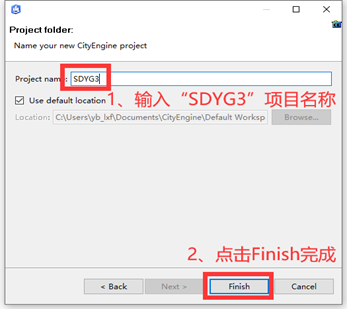

（图6 输入项目名称“SDYG3”，点击Finish按钮）
B． 在CityEngine2019中引入“Tutorial_09_Advanced_Shape_Grammar__2015_0”项目数据，拷贝规则等相关文件到“SDYG3”项目中，参加图6-10。
（图7 导入已存在项目）

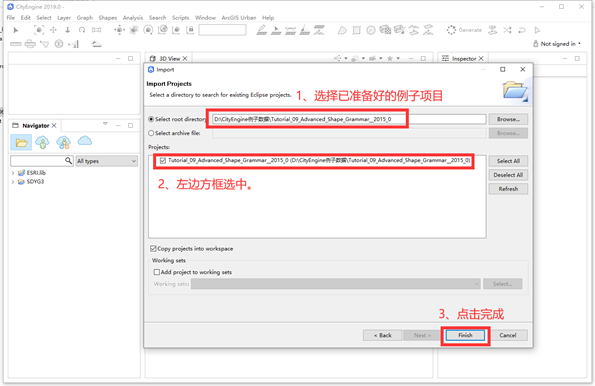

（图8 导入已存在项目）
（图9 导入已存在项目）

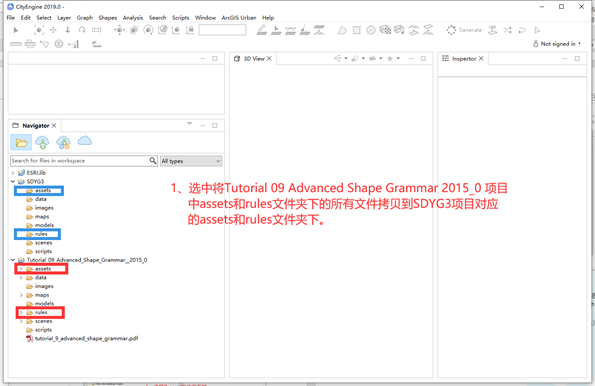

（图10 拷贝例子项目中的assets和rules文件内容到SDYG3项目的对应目录下）

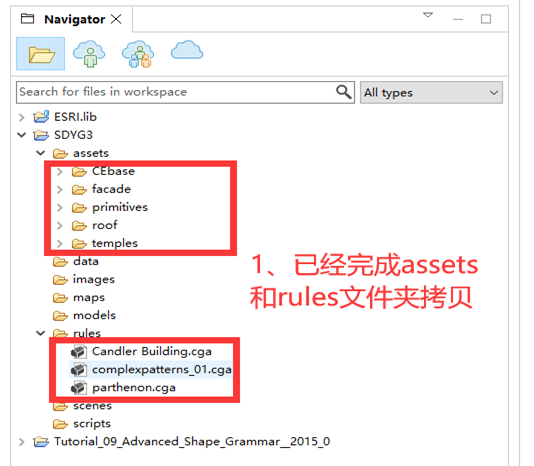

（图11 assets和rules目录已经完成拷贝情况）
C． 将bigemap地图下载器下载的建筑物轮廓shp格式数据加载到CityEngine2019中。
（图12 复制KML文件到data文件夹下）

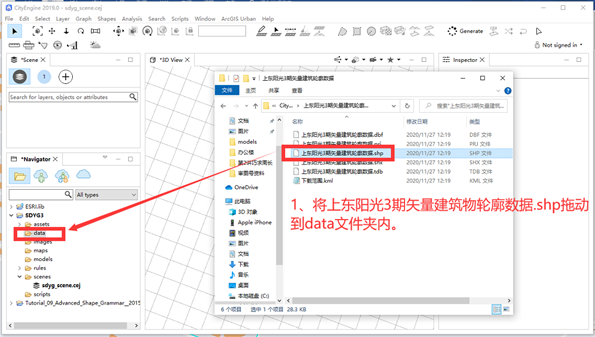

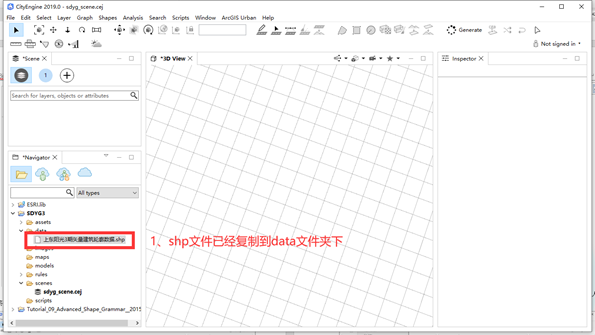

（图13 shp文件已经复制到data文件夹下）
D．在CityEngine2019中创建新的场景文件—sdyg3.cej图片加载后，可以进行图片浏览，一般无人机飞的图片都带了镜头参数，如果图片中不含镜头参数，需要人工指定。

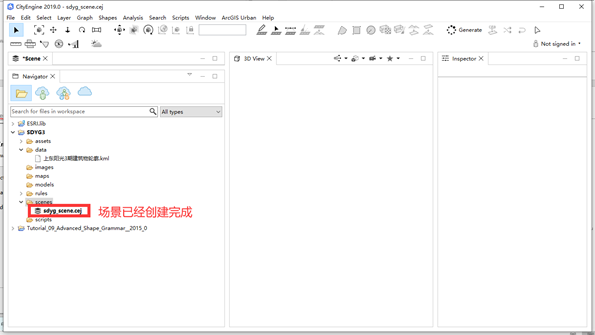

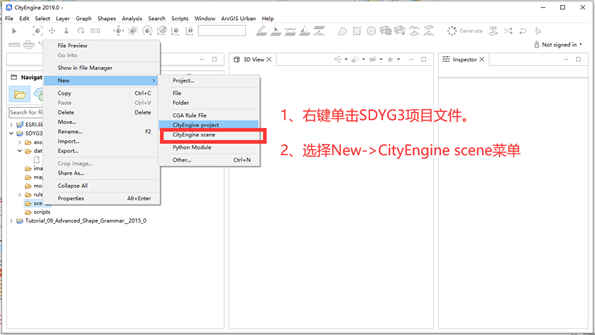

（图14 在SDYG3项目中创建场景文件）
（图15 在SDYG3项目中创建场景文件）
（图16 在SDYG3项目中创建场景文件）
E．加载shp文件到场景中。

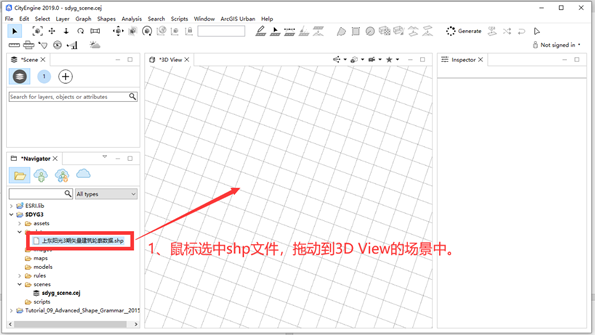

（图17 拖动shp文件到3D View场景窗口中）

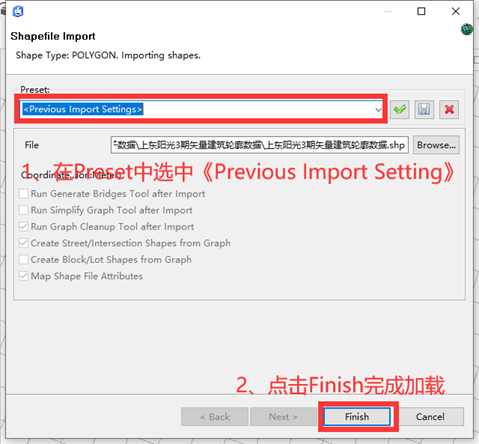

（图18 设置加载shp文件配置信息）

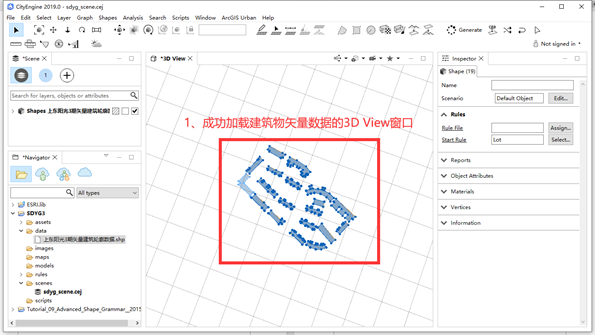

（图19 成功加载shp格式文件）
F．将规则文件赋予建筑物轮廓。

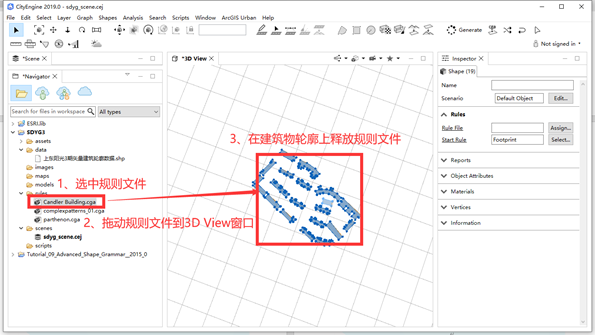

（图20 将规则文件赋予建筑物轮廓）

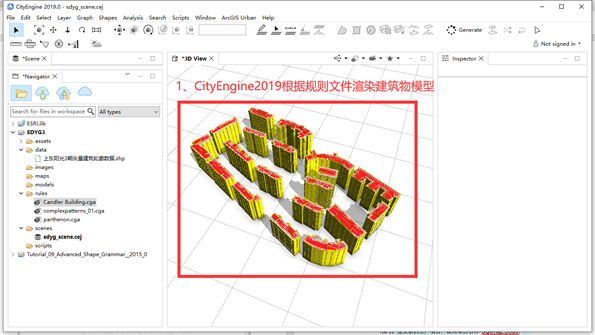

（图21 CityEngine渲染结果图）
G．将渲染好的建筑物模型导出成OBJ格式文件。

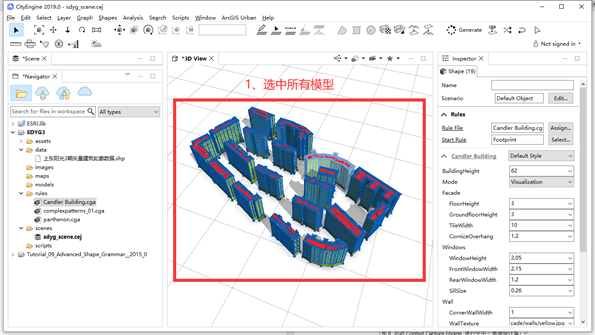

（图22 选中所有渲染好的模型）

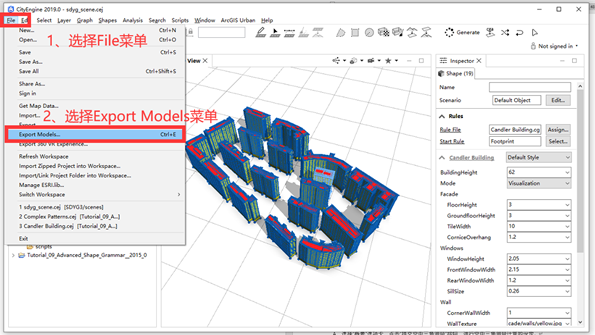

（图23 选择File->Export Models菜单导出模型）

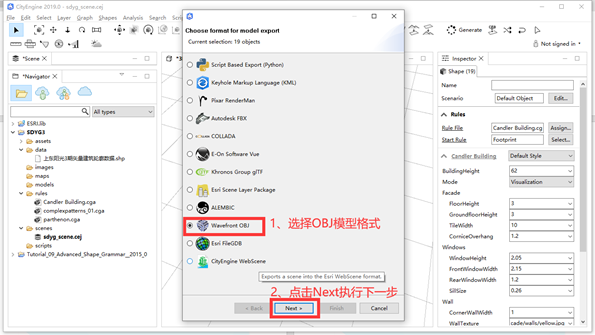

（图24 选择导出模型格式问OBJ）

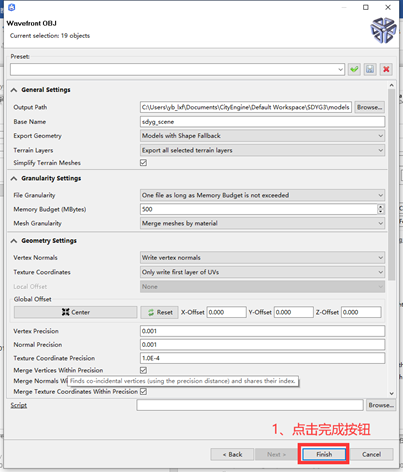

（图25 点击Finish完成按钮）
（图26 导出OBJ模型完成）
第三步：在bigemap地图下载器3D模式下加载生成的OBJ模型
A．打开bigemap地图下载器，切换到3D模式下准备加载OBJ模型。

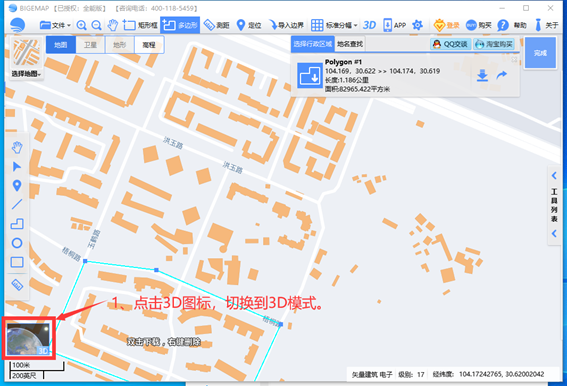

（图27 切换到3D模式下）

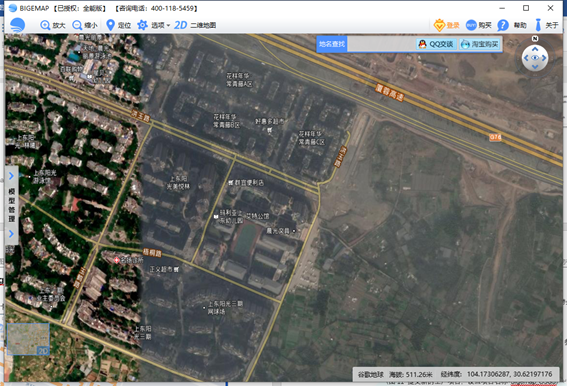

（图28 bigemap3D模式下）
B．加载OBJ模型

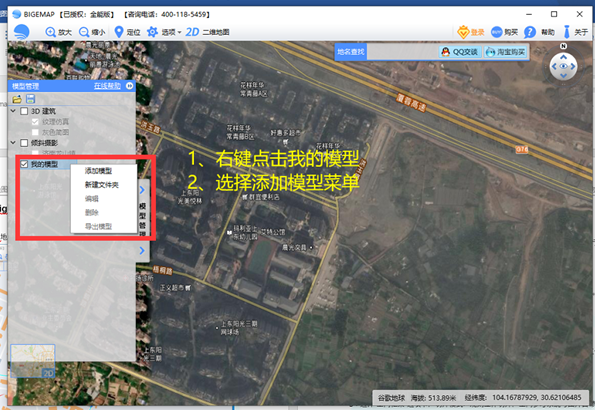

（图29 在bigemap中“我的模型”下选择加载OBJ模型）

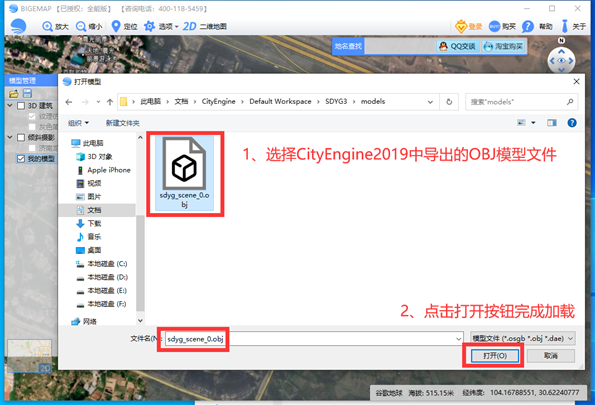

（图30 选择CityEngine2019导出的OBJ文件进行加载）

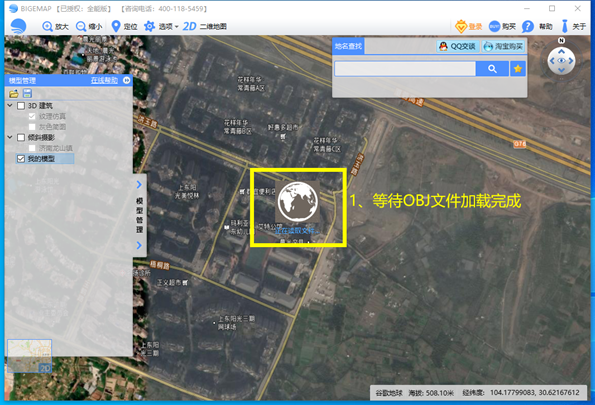

（图31 等待bigemap完成obj文件的加载完成）
（图32 bigemap地图下载器完成obj模型的加载工作）
C．在bigemap地图下载器中编辑OBJ文件的坐标与实际位置相一致。

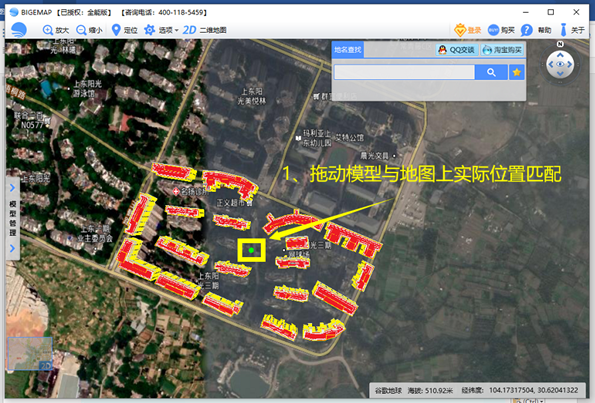

（图33 拖动OBJ模型到地图上的实际位置）

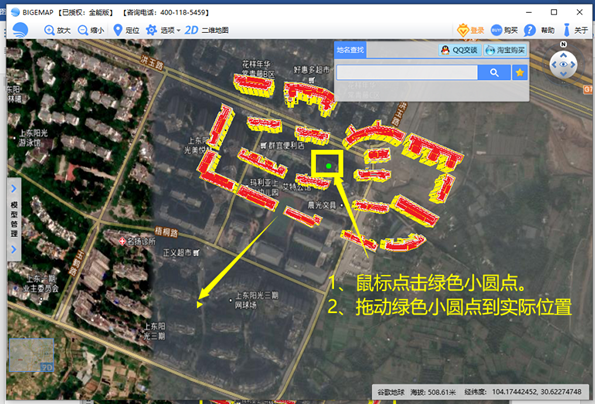

（图34 拖动OBJ模型到地图上的实际位置）
